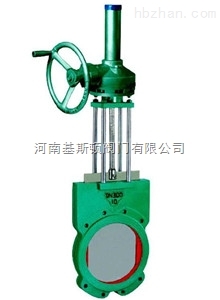

伞齿轮浆液阀Z573X伞齿轮对夹式浆液阀
产品简介：
浆液阀分对夹式和整体式，对夹式浆液阀分压盖式浆液阀和四柱式浆液阀两种，伞齿轮浆液阀Z573X伞齿轮对夹式浆液阀具有体积小，重量轻，本产品属对夹二片式阀体、无压条结构、双向流通性质，流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，广泛应用于电力，市政、矿山、冶金、化工、煤炭、水利等行业。
特点：
可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；不锈钢闸板可防止腐蚀引起的密封泄漏；短结构长度，可节省原料、安装空间、也有效支持管道强度；阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封；U型闸板可作为切断使用。
技术参数：
1、阀体材质:铸铁(GG25)
2、公称压力：0.6Mpa、1.0Mpa、150LB
3、公称通径：DN50-600mm NPS2"-24"
4、适用温度：-0～+80℃(具体温度范围视密封副材质和介质性质而定)
5、连接法兰：ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准
6、密封型式：软密封（X、F）
7、泄漏量：软密封：A级（零泄漏）
8、驱动方式：伞齿轮驱动
性能规范：
|
公称压力PN |
密封试验 |
壳体试验 |
工作温度 |
适用介质 |
|
0.6MPa |
0.66MPa |
0.9MPa |
-10℃～120℃ |
泥浆、煤渣、纸浆、粮浆、粒状物等介质 |
|
1.0MPa |
1.1MPa |
1.5MPa |
连接尺寸：(mm)
|
公称通径DN |
结构长度L |
D1 |
D2 |
H |
L0 |
D0 |
n-M |
|
|
0.6 |
1.0. |
|||||||
|
50 |
48 |
48 |
100 |
125 |
300 |
400 |
250 |
4-M16 |
|
65 |
48 |
48 |
120 |
145 |
310 |
400 |
250 |
4-M16 |
|
80 |
50 |
50 |
135 |
160 |
330 |
400 |
250 |
4-M16 |
|
100 |
50 |
50 |
155 |
180 |
380 |
400 |
250 |
8-M16 |
|
125 |
50 |
50 |
185 |
210 |
440 |
400 |
250 |
8-M16 |
|
150 |
60 |
60 |
210 |
240 |
500 |
400 |
250 |
8-M20 |
|
200 |
60 |
60 |
265 |
295 |
580 |
400 |
250 |
8-M20 |
|
250 |
70 |
70 |
320 |
350 |
670 |
420 |
300 |
12-M20 |
|
300 |
70 |
80 |
368 |
400 |
820 |
420 |
300 |
12-M20 |
|
350 |
80 |
90 |
428 |
460 |
900 |
420 |
300 |
16-M20 |
|
400 |
90 |
120 |
482 |
515 |
1020 |
420 |
300 |
16-M22 |
|
450 |
90 |
120 |
532 |
565 |
1150 |
420 |
300 |
20-M22 |
|
500 |
90 |
130 |
585 |
620 |
1250 |
420 |
300 |
20-M22 |
|
600 |
140 |
140 |
685 |
725 |
1500 |
420 |
300 |
20-M27 |
|
700 |
140 |
140 |
800 |
840 |
1750 |
420 |
300 |
24-M27 |
|
800 |
190 |
190 |
905 |
950 |
2000 |
420 |
300 |
24-M30 |
|
900 |
203 |
203 |
1005 |
1050 |
2300 |
420 |
300 |
28-M30 |
|
1000 |
216 |
216 |
1115 |
1160 |
2500 |
420 |
300 |
28-M30 |
|
1200 |
254 |
254 |
1325 |
1380 |
2800 |
420 |
300 |
32-M36 |
河南基斯顿阀门有限公司主要生产销售【伞齿轮浆液阀Z573X伞齿轮对夹式浆液阀】，备有大量库存现货以出厂价直销！多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务，欢迎咨询选购！本文中所有文字、数据、图片仅供参考，如需了解更多的性能参数、结构尺寸、价格等详情，请联系我公司，我们竭诚为您服务！
