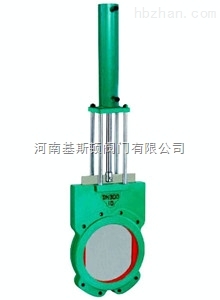

液动浆液阀Z773X液动对夹式浆液阀
产品简介：
浆液阀分对夹式和整体式，对夹式浆液阀分压盖式浆液阀和四柱式浆液阀两种，液动浆液阀Z773X液动对夹式浆液阀具有体积小，重量轻，本产品属对夹二片式阀体、无压条结构、双向流通性质，流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，广泛应用于电力，市政、矿山、冶金、化工、煤炭、水利等行业。
特点：
可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；不锈钢闸板可防止腐蚀引起的密封泄漏；短结构长度，可节省原料、安装空间、也有效支持管道强度；阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封；U型闸板可作为切断使用。
技术参数：
1、阀体材质:铸铁(GG25)
2、公称压力：0.6Mpa、1.0Mpa、150LB
3、公称通径：DN50-600mm NPS2"-24"
4、适用温度：-0～+80℃(具体温度范围视密封副材质和介质性质而定)
5、连接法兰：ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准
6、密封型式：软密封（X、F）
7、泄漏量：软密封：A级（零泄漏）
8、驱动方式：液动驱动
性能参数：
|
公称压力MPa |
试验压力 |
工作温度 |
适用介质 |
|
|
壳体MPa |
密封MPa |
|||
|
0.6 |
0.9 |
0.66 |
≤80℃ |
纸浆、煤浆、水、灰渣 |
|
1.0 |
1.5 |
1.1 |
≤80℃ |
|
连接尺寸：(mm)
|
公称通径DN |
L |
D |
D1 |
D0 |
H |
n-M |
|
|
PN6 |
PN10 |
||||||
|
50 |
48 |
48 |
125 |
100 |
180 |
295 |
4-M16 |
|
65 |
48 |
48 |
145 |
120 |
180 |
305 |
4-M16 |
|
80 |
50 |
50 |
160 |
135 |
220 |
330 |
8-M16 |
|
100 |
50 |
50 |
180 |
155 |
220 |
380 |
8-M16 |
|
125 |
50 |
50 |
210 |
185 |
240 |
415 |
8-M16 |
|
150 |
60 |
60 |
240 |
210 |
280 |
490 |
8-M20 |
|
200 |
60 |
60 |
295 |
265 |
280 |
550 |
8-M20 |
|
250 |
70 |
70 |
350 |
320 |
360 |
693 |
12-M20 |
|
300 |
80 |
80 |
400 |
368 |
400 |
796 |
12-M20 |
|
350 |
80 |
90 |
460 |
428 |
400 |
895 |
16-M20 |
|
400 |
90 |
120 |
515 |
482 |
500 |
1004 |
16-M22 |
|
450 |
90 |
120 |
565 |
532 |
500 |
1110 |
20-M22 |
|
500 |
90 |
130 |
620 |
585 |
600 |
1210 |
20-M22 |
|
600 |
140 |
140 |
725 |
685 |
700 |
1460 |
20-M27 |
|
700 |
140 |
140 |
840 |
800 |
800 |
1680 |
24-M27 |
|
800 |
190 |
190 |
950 |
905 |
800 |
1910 |
24-M30 |
|
900 |
203 |
203 |
1050 |
1005 |
800 |
2130 |
28-M30 |
|
1000 |
216 |
216 |
1160 |
1115 |
800 |
2350 |
28-M30 |
|
1200 |
254 |
254 |
1380 |
1325 |
800 |
2650 |
32-M30 |
