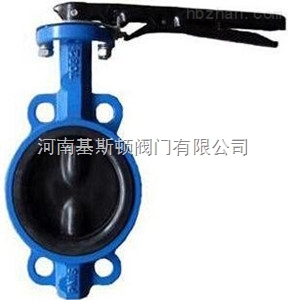

D71J对夹式防腐衬胶蝶阀D71X
产品简介：
D71J对夹式防腐衬胶蝶阀D71X是用阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起切断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体裁积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30~50%，蝶板旋转90度即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因些启闭力矩较小。
公司名称：河南基斯顿阀门有限公司
联 系 人：王经理
手机号码：156-3906-6906
公司网址：http://www.hnjisidun.com/
主要密封圈材料性能参数：
|
密封圈材料代号 |
适用温度 |
适用介质 |
|
NR |
≤85℃ |
水、空气、酸碱类 |
|
CR |
≤85℃ |
水、煤气、酸碱类 |
|
NBR |
≤100℃ |
水、油品 |
|
EPDM |
≤120℃ |
水、蒸汽、一般酸碱类 |
|
FKM |
≤150℃ |
水、蒸汽、强酸碱类 |
主要零部件材料表：
|
阀体 |
铸铁、球墨铸铁、碳钢、不锈钢 |
|
蝶板 |
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
|
阀杆 |
碳钢镀镍磷、不锈钢 |
|
阀座密封圈 |
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
|
气动装置 |
组合件 |
主要外形及连接尺寸表：
|
公称通径(DN) |
A |
B |
C |
n-Φd |
H1 |
H2 |
H3 |
D |
D1 |
|
50 |
140 |
60 |
42 |
4-23 |
80 |
161 |
108 |
52.9 |
120 |
|
65 |
140 |
60 |
44.7 |
4-26.5 |
89 |
175 |
108 |
64.5 |
136.2 |
|
80 |
186 |
65 |
45.2 |
8-18 |
95 |
181 |
128 |
78.8 |
160 |
|
100 |
186 |
65 |
52.1 |
4-23 |
114 |
200 |
128 |
104 |
185 |
|
125 |
254 |
90 |
54.4 |
4-23 |
127 |
213 |
160 |
123.3 |
215 |
|
150 |
254 |
90 |
55.8 |
4-25 |
139 |
226 |
160 |
155.6 |
238 |
|
200 |
296 |
103 |
60.6 |
4-25 |
175 |
260 |
180 |
202.5 |
295 |
|
250 |
384 |
128 |
65.6 |
4-29 |
203 |
292 |
228 |
250.5 |
357 |
|
300 |
384 |
128 |
76.9 |
4-29 |
242 |
337 |
128 |
301.6 |
407 |
|
350 |
501 |
118 |
76.5 |
4-30 |
267 |
368 |
257 |
333.3 |
467 |
|
400 |
501 |
118 |
86.5 |
4-30 |
309 |
400 |
257 |
389.6 |
525 |
|
450 |
533 |
135 |
105.6 |
4-30 |
328 |
422 |
285 |
440.51 |
585 |
|
500 |
1162 |
270 |
131.8 |
4-33 |
361 |
480 |
425 |
491.6 |
650 |
|
600 |
1330 |
320 |
152 |
20-36 |
459 |
562 |
425 |
592.5 |
770 |
河南基斯顿阀门有限公司主要生产销售【D71J对夹式防腐衬胶蝶阀D71X】，备有大量库存现货以出厂价直销！多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务，欢迎咨询选购！本文中所有文字、数据、图片仅供参考，如需了解更多的性能参数、结构尺寸、价格等详情，请联系我公司，我们竭诚为您服务！
