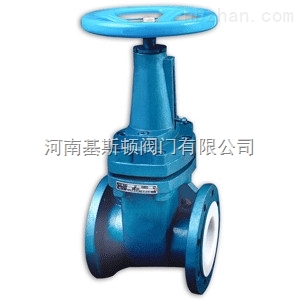

衬氟暗杆闸阀Z45F46
产品简介：
衬氟暗杆闸阀Z45F46结构采用全新设计,腔内所有零部件均采用聚四氟乙烯衬里结构,闸板采用带杆结构,解决了明杆闸阀颗粒,纤维状介质沉积在螺杆槽内而引起的操作不便或卡死等现象,阀门安装位置不受任何限制。适用在-50℃~150℃的各种浓度的硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
特点：
产品连接件少,整体钢性好。
截流速度快。
开度限位机构方便,灵活,精确。
体形小巧,外形美观。
操作简单,省力,维修方便。
流体阻力小,密封面受介质的冲蚀小。
介质流向不受限制,不扰流,不降低压力。
技术参数：
|
型号 |
Z45F46-16C |
|
结构长度 |
GBl12221 |
|
法兰尺寸 |
JB/T79-94,GB391131～26 |
|
压力试验 |
GBl3927-92 |
|
公称压力 |
10,16,2.5MPa |
|
驱动方式 |
手动,电动,气动等操作方式 |
PN1.0MPa主要外形连接尺寸：
|
公称压力PN(MPa) |
公称通径DN(mm) |
尺寸(mm) |
||||||||
|
L |
D |
D1 |
D2 |
f |
b |
Z-d |
Do |
H |
||
|
PN1.0MPa |
25 |
127 |
115 |
85 |
65 |
2 |
16 |
4-14 |
140 |
- |
|
32 |
140 |
135 |
100 |
78 |
3 |
16 |
4-18 |
140 |
- |
|
|
40 |
165 |
145 |
110 |
85 |
3 |
17 |
4-18 |
160 |
- |
|
|
50 |
178 |
160 |
125 |
100 |
3 |
18 |
4-18 |
160 |
295 |
|
|
65 |
190 |
180 |
145 |
120 |
3 |
20 |
4-18 |
200 |
335 |
|
|
80 |
203 |
195 |
160 |
135 |
3 |
22 |
4-18 |
240 |
402 |
|
|
100 |
229 |
215 |
180 |
155 |
3 |
22 |
8-18 |
240 |
455 |
|
|
125 |
254 |
245 |
210 |
185 |
3 |
24 |
8-18 |
280 |
605 |
|
|
150 |
267 |
280 |
240 |
210 |
3 |
24 |
8-23 |
320 |
690 |
|
|
200 |
292 |
335 |
295 |
265 |
3 |
26 |
8-23 |
360 |
727 |
|
|
250 |
330 |
390 |
350 |
320 |
4 |
28 |
12-23 |
400 |
970 |
|
|
300 |
356 |
440 |
400 |
368 |
4 |
28 |
12-23 |
400 |
1135 |
|
PN1.6MPa主要外形连接尺寸：
|
PN1.6MPa |
25 |
127 |
115 |
85 |
65 |
2 |
16 |
4-14 |
140 |
- |
|
32 |
140 |
135 |
100 |
78 |
3 |
16 |
4-18 |
140 |
- |
|
|
40 |
165 |
145 |
110 |
85 |
3 |
17 |
4-18 |
160 |
- |
|
|
50 |
178 |
160 |
125 |
100 |
3 |
18 |
4-18 |
160 |
295 |
|
|
65 |
190 |
180 |
145 |
120 |
3 |
20 |
4-18 |
200 |
335 |
|
|
80 |
203 |
195 |
160 |
135 |
3 |
22 |
8-18 |
240 |
402 |
|
|
100 |
229 |
215 |
180 |
155 |
3 |
24 |
8-18 |
240 |
455 |
|
|
125 |
254 |
245 |
210 |
185 |
3 |
26 |
8-18 |
280 |
605 |
|
|
150 |
267 |
280 |
240 |
210 |
3 |
28 |
8-23 |
320 |
690 |
|
|
200 |
292 |
335 |
295 |
265 |
3 |
30 |
12-23 |
360 |
727 |
|
|
250 |
330 |
405 |
355 |
320 |
4 |
30 |
12-25 |
400 |
970 |
|
|
300 |
356 |
460 |
410 |
375 |
4 |
30 |
12-25 |
400 |
1135 |
PN2.5MPa主要外形连接尺寸：
|
PN2.5MPa |
25 |
165 |
115 |
85 |
65 |
2 |
16 |
4-14 |
140 |
|
|
32 |
178 |
135 |
100 |
78 |
3 |
18 |
4-18 |
140 |
|
|
|
40 |
190 |
145 |
110 |
85 |
3 |
18 |
4-18 |
160 |
|
|
|
50 |
216 |
160 |
125 |
100 |
3 |
20 |
4-18 |
160 |
295 |
|
|
65 |
241 |
180 |
145 |
120 |
3 |
22 |
8-18 |
200 |
335 |
|
|
80 |
283 |
195 |
160 |
135 |
3 |
22 |
8-18 |
240 |
402 |
|
|
100 |
305 |
230 |
190 |
160 |
3 |
24 |
8-23 |
240 |
455 |
|
|
125 |
381 |
270 |
220 |
188 |
3 |
28 |
8-25 |
280 |
605 |
|
|
150 |
403 |
300 |
250 |
218 |
3 |
30 |
8-25 |
320 |
690 |
|
|
200 |
419 |
360 |
310 |
278 |
3 |
34 |
12-25 |
360 |
727 |
|
|
250 |
457 |
425 |
370 |
332 |
4 |
36 |
12-30 |
400 |
970 |
|
|
300 |
502 |
485 |
430 |
390 |
4 |
40 |
16-30 |
400 |
1135 |
河南基斯顿阀门有限公司主要生产销售【衬氟暗杆闸阀Z45F46】，备有大量库存现货以出厂价直销！多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务，欢迎咨询选购！本文中所有文字、数据、图片仅供参考，如需了解更多的性能参数、结构尺寸、价格等详情，请联系我公司，我们竭诚为您服务！
