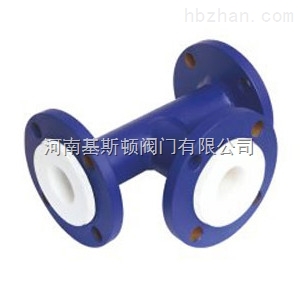

衬氟等径三通/衬氟异径三通
产品简介：
衬氟等径三通/衬氟异径三通为管件、管道连接件。又叫管件三通或者三通管件、三通接头，用在主管道要分支管处。三通有等径和异径之分，等径三通的接管端部均为相同的尺寸；异径的三通的主管接管尺寸相同，而支管的接管尺寸小于主管的接管尺寸。
主要性能参数 ：
衬里材料：聚四氟乙烯 PTFE F4
公称通径：DN15~300(mm)
公称压力：PN1.6(Mpa) 可溶性四氟 PFA FA
使用温度：-20~180℃ 四氟乙烯/乙烯 ETFE F40
连接方式：法兰
外体材料：碳钢、不锈钢
适用介质：强酸、强碱、强氧化性介质
PTFE推（挤）压管紧衬直管
制造工艺：首先采用PTFE粉末，推（挤）压成管子，然后将它强行拉入无缝钢管（衬管外径略大于钢管内径1─2mm）形成无缝隙紧衬。衬氟管件为了消除应力，将它放在炉中，加温至180℃进行恒温处理，使之适应在180℃以下的温度中使用，同时推（挤）压管的轴向抗拉强度比缠绕管明显要好，此管道具有理想的耐正、负压能力。
适用范围
衬氟直管耐酸、碱、盐、混合气体、水的腐蚀60℃以下能耐浓度75%以下的硫酸，50%以下的硝酸，90%以下的磷酸，20%以下的醋酸及任何浓度的盐酸、氢氟酸、亚硫酸、碳酸、硼酸、次氯酸、柠檬酸、各种碱 、绝大多数盐及N2S（气体）、Hg（蒸气）、NH3、天然气、煤气等气体。
标准：
|
设计与制造 |
HG20538DL/T935-2005 |
|
法兰链接尺寸 |
HG/T20592-2009 ANSI B16.5 HG20962-97 JB/T78 |
|
公称压力 |
0.6/1.0/1.6MPa Class150 |
|
压力试验 |
参照GB/T13927 API598 |
|
法兰链接方式 |
活套、对焊 |
衬氟管件基本分类：
|
衬里直管 |
衬里异径管 |
衬里三通 |
衬里四通 |
衬里弯头 |
|
衬里仪表接头/短管 |
补偿器 |
复合软管 |
PTFE抽料管 |
温度计管 |
主要零部件材料：
|
零件名称 |
碳钢 |
不锈钢 |
|||
|
C |
P |
R |
PL |
RL |
|
|
钢管 |
碳钢20 |
CF8 |
CF8M |
CF8 |
CF3M |
|
法兰 |
碳钢Q235A/WCB |
CF8 |
CF8M |
CF8 |
CF3M |
|
内衬出来阀座 |
PTFE(F4)/FEP(F46)/PFA(可溶性聚四氟乙烯)/PO(聚烯)/PE(超高分子量聚乙烯)/聚氟乙烯PVC聚丙烯PP |
||||
|
螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9 |
1Cr17Ni9Ti |
|
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
等径三通衬氟管件外形结构尺寸：
|
公称通径 |
结构长度 |
|
|
DN |
L |
T |
|
25x25x25 |
200 |
100 |
|
32x32x32 |
||
|
40x40x40 |
||
|
50x50x50 |
||
|
65x65x65 |
300 |
150 |
|
80x80x80 |
||
|
100x100x100 |
||
|
125x125x125 |
||
|
150x150x150 |
400 |
200 |
|
200x200x200 |
||
|
250x250x250 |
500 |
250 |
|
300x300x300 |
600 |
300 |
异径三通衬氟管件外形结构尺寸：
|
公称通径 |
结构长度 |
|
|
DN |
L |
T |
|
32x32x25 |
200 |
100 |
|
40x40x25 |
||
|
40x40x32 |
||
|
50x50x25 |
||
|
50x50x40 |
||
|
65x65x25 |
300 |
150 |
|
65x65x40 |
||
|
65x65x50 |
||
|
80x80x65 |
||
|
80x80x50 |
||
|
80x80x40 |
||
|
80x80x32 |
||
|
100x100x80 |
||
|
100x100x65 |
||
|
100x100x50 |
||
|
100x100x40 |
||
|
125x125x100 |
||
|
125x125x80 |
||
|
125x125x65 |
||
|
125x125x50 |
||
|
125x125x40 |
||
|
150x150x125 |
400 |
200 |
|
150x150x65 |
||
|
150x150x100 |
||
|
150x150x80 |
||
|
200x200x150 |
||
|
200x200x125 |
||
|
200x200x100 |
||
|
250x250x200 |
500 |
250 |
|
250x250x150 |
||
|
250x250x125 |
||
|
300x300x250 |
600 |
300 |
|
300x300x200 |
||
|
300x300x150 |
||
三通衬氟管件外形结构尺寸：
|
公称通经 |
结构长度L（mm |
中心高度H（mm） |
|
|
DN×DN |
NPS（inch） |
||
|
25×25 |
1×1 |
196 |
98 |
|
32×32 |
5/4×5/4 |
216 |
108 |
|
32×25 |
5/4×1 |
216 |
108 |
|
40×40 |
3/2×3/2 |
230 |
115 |
|
40×32 |
3/2×5/4 |
230 |
115 |
|
40×25 |
3/2×1 |
230 |
115 |
|
50×50 |
2×2 |
250 |
125 |
|
50×40 |
2×3/2 |
250 |
125 |
|
50×32 |
2×5/4 |
250 |
125 |
|
65×65 |
5/2×5/2 |
274 |
137 |
|
65×50 |
5/2×2 |
274 |
137 |
|
65×40 |
5/2×3/2 |
274 |
137 |
|
80×80 |
3×3 |
288 |
144 |
|
80×65 |
3×5/2 |
288 |
144 |
|
80×50 |
3×2 |
288 |
144 |
|
100×100 |
4×4 |
312 |
156 |
|
100×80 |
4×3 |
312 |
156 |
|
100×65 |
4×5/2 |
312 |
156 |
|
100×50 |
4×2 |
312 |
156 |
|
125×125 |
5×5 |
346 |
173 |
|
125×100 |
5×4 |
346 |
173 |
|
125×80 |
5×3 |
346 |
173 |
|
150×150 |
6×6 |
382 |
191 |
|
150×125 |
6×5 |
382 |
191 |
|
150×100 |
6×4 |
382 |
191 |
|
200×200 |
8×8 |
440 |
220 |
|
200×150 |
8×6 |
440 |
220 |
|
200×125 |
8×5 |
440 |
220 |
|
200×100 |
8×4 |
440 |
220 |
|
250×250 |
10×10 |
514 |
257 |
|
250×150 |
10×8 |
514 |
257 |
|
250×125 |
10×6 |
514 |
257 |
|
300×300 |
12×12 |
570 |
285 |
|
300×250 |
12×10 |
570 |
285 |
|
300×200 |
12×8 |
570 |
285 |
河南基斯顿阀门有限公司主要生产销售【衬氟等径三通/衬氟异径三通】，备有大量库存现货以出厂价直销！多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务，欢迎咨询选购！本文中所有文字、数据、图片仅供参考，如需了解更多的性能参数、结构尺寸、价格等详情，请联系我公司，我们竭诚为您服务！
