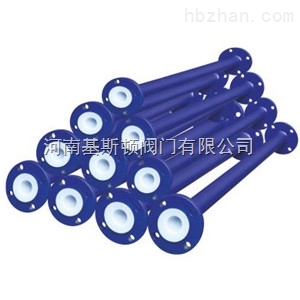

衬氟直管/衬氟管件
产品简介：
衬氟直管/衬氟管件耐酸、碱、盐、混合气体、水的腐蚀60℃以下能耐浓度75%以下的硫酸，50%以下的硝酸，90%以下的磷酸，20%以下的醋酸及任何浓度的盐酸、氢氟酸、亚硫酸、碳酸、硼酸、次氯酸、柠檬酸、各种碱 、绝大多数盐及N2S（气体）、Hg（蒸气）、NH3、天然气、煤气等气体。
主要性能参数 ：
衬里材料：聚四氟乙烯 PTFE F4
公称通径：DN15~300(mm)
公称压力：PN1.6(Mpa) 可溶性四氟 PFA FA
使用温度：-20~180℃ 四氟乙烯/乙烯 ETFE F40
连接方式：法兰
外体材料：碳钢、不锈钢
适用介质：强酸、强碱、强氧化性介质
PTFE推（挤）压管紧衬直管
制造工艺：首先采用PTFE粉末，推（挤）压成管子，然后将它强行拉入无缝钢管（衬管外径略大于钢管内径1─2mm）形成无缝隙紧衬。衬氟管件为了消除应力，将它放在炉中，加温至180℃进行恒温处理，使之适应在180℃以下的温度中使用，同时推（挤）压管的轴向抗拉强度比缠绕管明显要好，此管道具有理想的耐正、负压能力。
适用范围：
衬氟直管耐酸、碱、盐、混合气体、水的腐蚀60℃以下能耐浓度75%以下的硫酸，50%以下的硝酸，90%以下的磷酸，20%以下的醋酸及任何浓度的盐酸、氢氟酸、亚硫酸、碳酸、硼酸、次氯酸、柠檬酸、各种碱 、绝大多数盐及N2S（气体）、Hg（蒸气）、NH3、天然气、煤气等气体。
标准：
|
设计与制造 |
HG20538DL/T935-2005 |
|
法兰链接尺寸 |
HG/T20592-2009 ANSI B16.5 HG20962-97 JB/T78 |
|
公称压力 |
0.6/1.0/1.6MPa Class150 |
|
压力试验 |
参照GB/T13927 API598 |
|
法兰链接方式 |
活套、对焊 |
基本分类：
|
衬里直管 |
衬里异径管 |
衬里三通 |
衬里四通 |
衬里弯头 |
|
衬里仪表接头/短管 |
补偿器 |
复合软管 |
PTFE抽料管 |
温度计管 |
主要零部件材料：
|
零件名称 |
碳钢 |
不锈钢 |
|||
|
C |
P |
R |
PL |
RL |
|
|
钢管 |
碳钢20 |
CF8 |
CF8M |
CF8 |
CF3M |
|
法兰 |
碳钢Q235A/WCB |
CF8 |
CF8M |
CF8 |
CF3M |
|
内衬出来阀座 |
PTFE(F4)/FEP(F46)/PFA(可溶性聚四氟乙烯)/PO(聚烯)/PE(超高分子量聚乙烯)/聚氟乙烯PVC聚丙烯PP |
||||
|
螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9 |
1Cr17Ni9Ti |
|
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
外形链接尺寸：
|
公称通径 |
主要尺寸 |
衬里厚度 |
|
||||||||||||||
|
DN |
D |
D1 |
D2 |
f |
b |
z-d |
钢管尺寸 |
F4挤压 |
F4模压 |
F46 |
PE |
PO |
PP |
PFA |
L(MM) |
||
|
mm |
inch |
APN1.0MPa |
外径 |
壁厚 |
|||||||||||||
|
25 |
1 |
115 |
85 |
65 |
3 |
18 |
4-14 |
32 |
3 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
100-2000 |
|
32 |
11/4 |
140 |
100 |
75 |
3 |
18 |
4-18 |
38 |
3 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
40 |
11/2 |
150 |
110 |
85 |
3 |
18 |
4-18 |
48 |
3 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
50 |
2 |
165 |
125 |
100 |
3 |
18 |
4-18 |
57 |
3.5 |
2.5 |
4 |
3 |
3.5 |
3.5 |
3.5 |
3 |
150-2000 |
|
65 |
21/2 |
185 |
145 |
120 |
3 |
18 |
4-14 |
76 |
4 |
2.5 |
4 |
3 |
3.5 |
3.5 |
3.5 |
3 |
|
|
80 |
3 |
200 |
160 |
135 |
3 |
20 |
8-18 |
89 |
4 |
2.5 |
4 |
3 |
3.5 |
3.5 |
3.5 |
3 |
|
|
100 |
4 |
220 |
180 |
155 |
3 |
20 |
8-18 |
108 |
4 |
3 |
4.5 |
3 |
3.5 |
4 |
3.5 |
3 |
|
|
125 |
5 |
250 |
210 |
185 |
4 |
22 |
8-18 |
133 |
4 |
3.5 |
5 |
4 |
4 |
4 |
4 |
4 |
200-2000 |
|
150 |
6 |
285 |
240 |
210 |
4 |
22 |
8-22 |
159 |
4.5 |
4 |
5 |
4 |
4 |
5 |
4 |
4 |
|
|
200 |
8 |
340 |
295 |
265 |
4.5 |
24 |
8-22 |
219 |
6 |
4.5 |
6 |
4.5 |
4.5 |
5 |
4.5 |
4.5 |
|
|
250 |
10 |
395 |
350 |
320 |
4.5 |
26 |
12-22 |
273 |
8 |
5 |
6 |
4.5 |
4.5 |
5 |
4.5 |
4.5 |
|
|
300 |
12 |
340 |
295 |
265 |
4.5 |
28 |
12-22 |
325 |
8 |
3 |
8 |
4.5 |
4.5 |
5 |
4.5 |
4.5 |
|
河南基斯顿阀门有限公司主要生产销售【衬氟直管/衬氟管件】，备有大量库存现货以出厂价直销！多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务，欢迎咨询选购！本文中所有文字、数据、图片仅供参考，如需了解更多的性能参数、结构尺寸、价格等详情，请联系我公司，我们竭诚为您服务！
