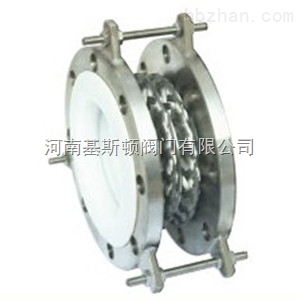

衬氟钢网补偿器/衬氟波纹管/衬氟膨胀节
产品简介：
衬氟钢网补偿器/衬氟波纹管/衬氟膨胀节又叫波纹管或膨胀节，常在各类腐蚀介质的气、液相（除高温碱和熔融盐的所有介质）输送管路中用于解决吸收管道设计规定的位移、或因天气冷热引起的伸缩，也通过其柔性联接改善风机或泵的进出口与管路间的机械震动所引起的机械损伤。
钢网衬氟补偿器应进行耐压试验。试验一般采用水压试验，对于不适合作水压试验的应进行气压试验，气压试验时应采取有效安全措施。F4外包不锈钢网套补偿器的试验压力下应无损伤、无渗漏、无异常变形。压力试验后，当设计压力≤0.015MPa 且公称尺寸≥1500 mm 时，可免做耐压试验。
遵循规范：
|
设计制造 |
（企业标准）Q/DFL 08-99 |
|
结构长度 |
（企业标准）Q/DFL 08-99 |
|
法兰尺寸 |
JB78 （或按合同要求） |
|
压力实验 |
GB/T13927 |
|
波纹管材料 |
OCr19Ni9/OCr17Ni12Mo2Ti |
|
衬里材料 |
PTGE(F4) |
|
点火花检验 |
HG/T21562 |
|
供货 |
GB/T12225 |
PN0.6MPa主要连接尺寸及重量：
|
公称通径 |
标准长度 |
波距 |
壁厚 |
安全位移量 |
法兰尺寸 |
|||||||
|
DN（mm） |
3波L |
6波L |
P |
钢b1 |
塑b2 |
±△X |
±△Y |
D |
D1 |
D2 |
b |
z-φd |
|
PN0.6MPa |
||||||||||||
|
40 |
84 |
127 |
10 |
0.5 |
1 |
40 |
10 |
130 |
100 |
80 |
16 |
4-φ14 |
|
50 |
86 |
140 |
10 |
0.5 |
1 |
40 |
10 |
140 |
110 |
90 |
16 |
4-φ14 |
|
65 |
114 |
160 |
12 |
0.7 |
1 |
40 |
10 |
160 |
130 |
110 |
16 |
4-φ14 |
|
80 |
124 |
175 |
15 |
0.7 |
1 |
40 |
10 |
185 |
150 |
125 |
18 |
4-φ18 |
|
100 |
129 |
193 |
19 |
0.7 |
1.5 |
40 |
10 |
205 |
170 |
145 |
18 |
4-φ18 |
|
125 |
133 |
200 |
20 |
0.8 |
1.5 |
40 |
10 |
235 |
200 |
175 |
20 |
8-φ18 |
|
150 |
155 |
235 |
23 |
0.8 |
1.5 |
40 |
10 |
260 |
225 |
200 |
20 |
8-φ18 |
|
200 |
168 |
248 |
24 |
0.8 |
1.5 |
40 |
10 |
315 |
280 |
255 |
22 |
8-φ18 |
|
250 |
170 |
264 |
28 |
1.0 |
1.5 |
40 |
10 |
370 |
335 |
310 |
24 |
12-φ18 |
|
300 |
180 |
280 |
30 |
1.0 |
1.5 |
40 |
10 |
435 |
395 |
362 |
24 |
12-φ23 |
|
350 |
186 |
283 |
32 |
1.0 |
2 |
40 |
10 |
485 |
445 |
412 |
26 |
12-φ23 |
|
400 |
188 |
310 |
35 |
1.2 |
2 |
40 |
10 |
535 |
495 |
462 |
28 |
16-φ23 |
|
450 |
219 |
349 |
40 |
1.2 |
2 |
40 |
10 |
590 |
550 |
518 |
28 |
16-φ23 |
|
500 |
238 |
370 |
41 |
1.2 |
2 |
40 |
10 |
640 |
600 |
568 |
30 |
16-φ23 |
|
600 |
272 |
420 |
45 |
1.2 |
2 |
40 |
10 |
755 |
705 |
670 |
30 |
20-φ25 |
|
700 |
316 |
420 |
62 |
1.2 |
2 |
40 |
10 |
860 |
810 |
775 |
32 |
24-φ25 |
|
800 |
322 |
420 |
63 |
1.2 |
2 |
40 |
10 |
975 |
920 |
880 |
34 |
24-φ30 |
PN1.0MPa主要连接尺寸及重量：
|
公称通径 |
标准长度 |
波距 |
壁厚 |
安全位移量 |
法兰尺寸 |
|||||||
|
DN（mm） |
3波L |
6波L |
P |
钢b1 |
塑b2 |
±△X |
±△Y |
D |
D1 |
D2 |
b |
z-φd |
|
PN1.0MPa |
||||||||||||
|
40 |
84 |
127 |
10 |
0.5 |
1 |
15 |
5 |
145 |
110 |
80 |
18 |
4-φ18 |
|
50 |
86 |
140 |
10 |
0.5 |
1 |
15 |
5 |
160 |
125 |
100 |
20 |
4-φ18 |
|
65 |
114 |
160 |
12 |
0.7 |
1 |
15 |
5 |
180 |
145 |
120 |
20 |
4-φ18 |
|
80 |
124 |
175 |
15 |
0.7 |
1 |
15 |
5 |
195 |
160 |
135 |
22 |
4/8-φ18 |
|
100 |
129 |
193 |
19 |
0.7 |
1.5 |
15 |
5 |
215 |
180 |
155 |
22 |
8-φ18 |
|
125 |
133 |
200 |
20 |
0.8 |
1.5 |
15 |
5 |
245 |
210 |
185 |
24 |
8-φ18 |
|
150 |
155 |
235 |
23 |
0.8 |
1.5 |
15 |
5 |
280 |
240 |
210 |
24 |
8-φ23 |
|
200 |
168 |
248 |
24 |
0.8 |
1 |
15 |
5 |
335 |
295 |
265 |
26 |
8-φ23 |
|
250 |
170 |
264 |
28 |
1.0 |
1.5 |
15 |
5 |
390 |
350 |
320 |
28 |
12-φ23 |
|
300 |
180 |
280 |
30 |
1.0 |
1.5 |
15 |
5 |
440 |
400 |
368 |
28 |
12-φ23 |
|
350 |
186 |
283 |
32 |
1.0 |
2 |
15 |
5 |
500 |
460 |
428 |
30 |
16-φ23 |
|
400 |
188 |
310 |
35 |
1.2 |
2 |
15 |
5 |
565 |
515 |
482 |
32 |
16-φ25 |
|
450 |
219 |
349 |
40 |
1.2 |
2 |
15 |
5 |
615 |
565 |
532 |
32 |
20-φ25 |
|
500 |
238 |
370 |
41 |
1.2 |
2 |
15 |
5 |
670 |
620 |
585 |
34 |
20-φ25 |
|
600 |
272 |
420 |
45 |
1.2 |
2 |
15 |
5 |
780 |
725 |
685 |
36 |
20-φ30 |
|
700 |
316 |
420 |
62 |
1.2 |
2 |
15 |
5 |
895 |
840 |
800 |
40 |
24-φ30 |
|
800 |
322 |
420 |
63 |
1.2 |
2 |
15 |
5 |
1010 |
950 |
905 |
44 |
24-φ34 |
