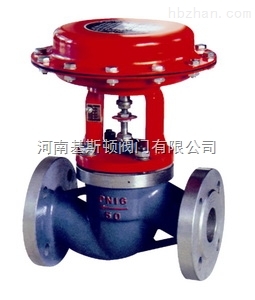

ZMQP气动薄膜切断阀ZMQM
产品简介：
ZMQP气动薄膜切断阀ZMQM由气动薄膜多弹簧执行机构和控制阀门组成，阀体结构有单座、套筒和三通三种型式。广泛应用于石油、化工、冶金、电力、轻工、纺织等行业的自动化控制系统中。
阀体：
型 式： 直通铸造球型阀、三通铸造球型阀
公称通径： 15、20、25、32、40、50、65、80、100、125、150、200mm
公称压力： PN1.6、4.0、6.4MPa
法兰连接： JB/T79.1-94、79.2-94等
材 料： 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀 盖： 标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃
压盖型式： 螺栓压紧式
填 料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀内组件：
阀芯型式：单座柱塞型阀芯（单座）、压力平衡式阀芯（套筒）、V型缺口阀芯（三通）
流量特性：快开
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐蚀合金等。
执行机构：
型 号：活塞式执行机构
供气压力：3～5bar
环境温度：-30～+70℃
阀作用型式：
气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
附件：
电磁阀、空气过滤减压器、保位阀、行程开关等
额定流量系数Kv、额定行程、泄露量、允许压差：
|
公 称 通 径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
流量系数 |
单座、三通 |
5 |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
600 |
|
套筒 |
|
|
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
600 |
|
|
额定行程L(mm) |
8 |
12 |
20 |
25 |
40 |
||||||||
|
泄 露量l/h |
硬密封 |
单座：0.01%×阀额定容量； 套筒：0.5%×阀额定容量 |
|||||||||||
|
软密封 |
VI级 |
||||||||||||
|
允许压差 (Mpa) |
单座、三通 |
6.4 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.6 |
0.69 |
0.39 |
|
套筒 |
6.4 |
||||||||||||
注：对于波纹管密封调节阀，zui大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。
结构图：
外形尺寸：
|
公 称 通 径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16/40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
210 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
|
A |
210 |
270 |
320 |
||||||||||
|
H1 |
115 |
115 |
125 |
130 |
145 |
158 |
170 |
230 |
240 |
260 |
315 |
360 |
|
|
H |
440 |
440 |
440 |
455 |
480 |
490 |
550 |
580 |
605 |
735 |
770 |
830 |
|
