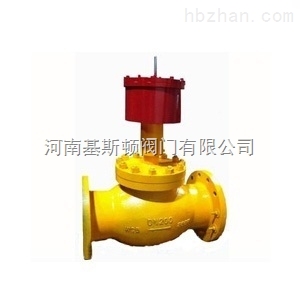

液化气紧急切断阀QDQ421F
产品简介：
液化气紧急切断阀QDQ421F具有低负荷损失和高可靠性，安装在液化石油气、天燃气与气相管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75%%p5C%%D时易熔合金熔化，而气缸自动卸压，紧急切断阀≤5秒迅速关闭而止漏，起到安全保护作用。广泛应用于供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。
特点：
液化气紧急切断阀是自动化系统中执行机构的一种新型阀门，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。产品具有结构简单，反应灵敏，动作可靠等特点。可广泛地应用在石油、化工、冶金等工业生产部门。气动切断阀的气源要求经过滤的压缩空气或氮气，流经阀体内的介质应该是无杂质和无颗粒的液体和气体。
电控的工作原理
1.液化气紧急切断阀气源入口按装一只二位三通电磁阀，可利用远程电器控制台控制阀门开关。
2.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭.
3.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.
性能规范：
压力等级：1.6/4.0Mpa
气缸工作压力：≤2.0Mpa
使用温度 ：-40～80℃
气缸使用介质： 氮气`无水空气
使用介质： 天然气，液化气，液氨
熔闭时间：±70℃
关闭时间：≤5秒
气缸开启压力：≥0.3-0.6Mpa
阀体：铸钢，不锈钢。304,316,316L
弹簧：50CrVA(弹簧钢)
气缸，活塞：球墨铸铁
密封圈，O型圈：聚四氟乙烯，丁晴橡胶
类型：常开式，常闭式
安装尺寸单位:(mm)
|
DN-JIS |
L |
zui大流量:升/分Max.FIoW/min |
|
|
mm |
in |
||
|
25 |
1" |
160 |
160 |
|
32 |
1-1/4" |
200 |
400 |
|
40 |
1-1/2" |
200 |
400 |
|
50 |
2" |
240 |
640 |
|
80 |
3" |
283 |
1600 |
|
100 |
4" |
305 |
2500 |
|
150 |
6" |
403 |
3300 |
|
200 |
8" |
502 |
5900 |
河南基斯顿阀门有限公司主要生产销售【液化气紧急切断阀QDQ421F】，备有大量库存现货以出厂价直销！多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务，欢迎咨询选购！本文中所有文字、数据、图片仅供参考，如需了解更多的性能参数、结构尺寸、价格等详情，请联系我公司，我们竭诚为您服务！
