产品简介:

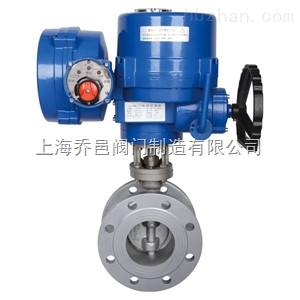

防爆电动硬密封法兰蝶阀D943H是由角行程的电动执行机构和蝶阀组成,为多层次金属三偏心硬密封结构,采用一个"U"型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。电动硬密封蝶阀解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能zui佳的目的。接入220V电压即可控制阀门的开关,也可以接入控制模块,输入控制信号4-20mA或1-5V DC进行控制。电动硬密封蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。电动硬密封蝶阀是调节流量和截断流体的zui佳装置。
特点:
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
2、本蝶阀采用不锈钢"U"型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性。
3、本蝶阀的三维偏心距,经过严格的计算,"U"型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能。
4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
5、本蝶阀结构独特,"开关"仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠。
6、可耐高温、耐低温、耐腐蚀性。
零部件材料
1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
2 |
下轴套 |
铜合金、304、316 |
3 |
阀体 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
4 |
密封圈 |
NBR丁晴橡胶、PTFE、PPL、304、316 |
5 |
压板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
6 |
固定销 |
25、35、45 |
7、8 |
上、下阀轴 |
2Cr13、304、316、316L |
9 |
上轴套 |
铜合金、304、316 |
10 |
填料 |
聚四氟乙烯/柔性石墨 |
11、12 |
填料压盖组件 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
技术参数
公称通径DN(mm) |
50~1200 |
允许压差(MPa) |
≤ 公称压力 |
动作范围 |
0~90° |
泄露量 |
按GB/T4213-92,为Kv值的10-4 |
基本误差 |
±2.5% |
回差 |
±2.5% |
死区 |
1% (可调) |
可调范围 |
50:1 |
配置执行机构 |
选配PSQ、HQ、361RS等系列角行程电动执行机构 |
控制方式 |
开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制) |
执行器参数
执行器类别 |
精小型执行器参数 |
HQ系列执行器参数 |
电源电压 |
标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC |
|
输出力矩 |
50N·M~2000N·M |
50N·M~3000N·M |
动作范围 |
0~90° 0~360° |
0~90°、0°~270°可选 |
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制) |
|
动作时间 |
15秒/30秒/60秒 |
18S~112S |
保护装置 |
过热保护 |
内置过热保护、过载保护 |
环境温度 |
-30°~60° |
-20℃~+70℃ |
手动操作 |
同附带手柄操作 |
机械离合机构,配手轮操作 |
机械限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
防护等级 |
IP65 |
IP65、IP67、可定制IP68 |
防爆等级 |
无防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
位置测量 |
可选装开关或电位计 |
电位计、比例控制单元 |
驱动电机 |
8W/E |
鼠笼式异步电机 |
进线接口 |
PE1/2〞进线线锁 |
2个 PF 3/4" |
壳体材料 |
铝合金 |
钢,铝合金,铝青铜,聚碳酸脂 |
外涂层 |
干粉,环氧聚酯,具有超强防腐功能 |
|
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |
性能规范
公称通径DN(mm) |
DN50~1200 |
||||
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
|
低压气密试验 |
0.5~0.7 |
||||
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
连接尺寸
公称通经(DN) |
主要尺寸 |
法兰尺寸 |
|||||||||||
L |
L1 |
H |
H1 |
1.0MPa |
1.6MPa |
2.5MPa |
|||||||
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
|||||
50 |
108 |
43 |
112 |
530 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
65 |
112 |
46 |
115 |
530 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
185 |
145 |
8-18 |
80 |
114 |
46 |
120 |
565 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
100 |
127 |
52 |
138 |
600 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
125 |
140 |
56 |
164 |
640 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
270 |
220 |
8-26 |
150 |
140 |
56 |
175 |
705 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
200 |
152 |
60 |
200 |
775 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
250 |
165 |
68 |
243 |
945 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
300 |
178 |
78 |
250 |
1070 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
350 |
190 |
78 |
280 |
1140 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
555 |
490 |
16-33 |
400 |
216 |
102 |
305 |
1210 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
620 |
550 |
16-36 |
450 |
222 |
114 |
350 |
1335 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
670 |
600 |
20-36 |
500 |
229 |
127 |
380 |
1415 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
730 |
660 |
20-36 |
600 |
267 |
154 |
445 |
1605 |
780 |
725 |
20-30 |
840 |
770 |
20-33 |
845 |
770 |
20-39 |
700 |
292 |
165 |
480 |
1844 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
800 |
318 |
190 |
530 |
2040 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
900 |
330 |
203 |
580 |
2255 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
1000 |
410 |
216 |
650 |
2380 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
1200 |
470 |
254 |
760 |
2640 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 |
