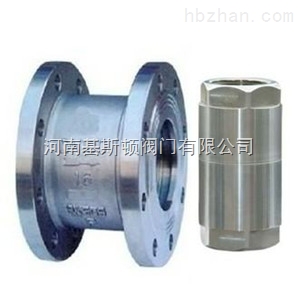

不锈钢比例式减压阀YB43X
产品简介:
不锈钢比例式减压阀YB43X利用阀内浮动活塞两端不同的截面积构成压力差从而改变进水与出水的压力状况,达到减压的目的。结构严谨、新颖、运行流畅、体形轻巧便于安装、减压比例稳定,即减“动压”又减“静压”。
特点:
1.运用液压原理控制调节,结构简单
2.减压比例准确,大流量通行
3.既减动压,也减静压
4.运行平稳无噪音、无震动、消减水锤、保护管网
5.适用于任意角度安装
6.重量轻、体积小、安装维修方便
工作原理:
在进口压力P1的作用下,浮动活塞被推开,介质通过。由于活塞两端截面积不同而造成的压力差改变了阀后的压力,也就是在管路有压力的情况下,活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化,阀后静压及动压按比例可减至相应的压力值。
主要零件材料:
零件名称 |
材质 |
阀体、限位座 |
铸铁、不锈钢、锡青铜 |
活塞 |
不锈钢、锡青铜、合金铝 |
胶垫 |
丁腈橡胶、三元乙丙 |
"O"型圈 |
硅橡胶、三元乙丙 |
主要技术性能:
工作压力(MPa) |
1.0 |
1.6 |
强度试验(MPa) |
1.5 |
2.4 |
密封试验(MPa) |
1.1 |
1.76 |
工作温度(℃) |
≤80、≤150 |
|
用途 |
工业、生活给水、空调、采暖及消防系统 |
主要外形尺寸:
型 号 |
规格DN(mm) |
L(mm) |
D(mm) |
重量(kg) |
YB13X-10 |
15 |
73 |
50 |
1 |
20 |
73 |
50 |
1 |
|
25 |
84.5 |
54 |
1.2 |
|
32 |
95 |
60 |
1.5 |
|
40 |
116 |
68 |
2.5 |
|
50 |
122 |
80 |
3 |
|
YB43X-16 |
50 |
88 |
160 |
6 |
65 |
95 |
180 |
9 |
|
80 |
108 |
195 |
11 |
|
100 |
125 |
215 |
15 |
|
125 |
152 |
245 |
27 |
|
150 |
172 |
280 |
31 |
河南基斯顿阀门有限公司主要生产销售【不锈钢比例式减压阀YB43X】,备有大量库存现货以出厂价直销!多年来我们一直坚持“优质产品、合理价格、贴心服务”的理念,努力为客户提供高品质的产品和完善的售后服务,欢迎咨询选购!本文中所有文字、数据、图片仅供参考,如需了解更多的性能参数、结构尺寸、价格等详情,请联系我公司,我们竭诚为您服务!
